الهاتف المحمول أو النقال , ما هي مكوناتة المادية , وظيفة كل قطعة




... بسم الله الرحمن الرحيم ...
الهاتف المحمول أو الهاتف النقّال أو الهاتف الخلوي أو الهاتف الجوال هو أحد أشكال أدوات الاتصال والذي يعتمد على الاتصال اللاسلكي عن طريق شبكة من أبراج البث الموزعة ضمن مساحة معينة. مع تطور أجهزة الهاتف النقال أصبحت الأجهزة أكثر من مجرد وسيلة اتصال صوتي بحيث أصبحت تستخدم كأجهذة كمبيوتر كفي للمواعيد و استقبال البريد الصوتي وتصفح الأنترنت و الأجهزة الجديدة يمكنها التصوير بنفس نقاء و وضوح الكاميرات الرقمية.
يقول النبي صلى الله عليه وسلم خيركم من تعلم العلم وعلمه
من باب خيركم من تعلم العلم وعلمه
سنتعرف علي أجزاء المحمول المختلفه مع شرح توضيحي لها .

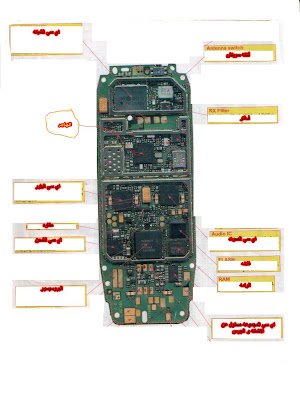

نعطي مثال لشرح بورده 3310 وهي من أفضل البوردات لكي تستوعب فكره المحمول عليها لوضوحها

وهنا تفصيل بالشرح لكل قطعه علي البورده:
كما نري في الصوره تتألف البورده من مجموعه قطع لكل قطعه وظيفه معينه .
سوف نتعرف عليها بالتفصيل :
شرح القطع الصغيره :
المقاومة :نوعان
رمذ المقاومة في الدائرة التفصيلية حرف R هو اختصار لـ Resistance أي مقاومة وتقاس بالأوم ( Ω ) .
أولاً : المقاومة الكربونية :
ووصفها علي البوردة تجد لونها درجات الأذرق (السماوي – البنفسجي- الأذرق ) ومكتوب عليها قيمتها .
وعلي سبيل المثال مقاومة مكتوب عليها R9 أي أن قيمتهاΩ 3.9 يعني مكان حرف R نضع علامة عشرية
وعليه لو وجدت مقاومة مكتوب عليها R100 أي أن قيمتها 0.100Ω وهكذا . القــياس :
1- قم بضبط جهاذ الأفوميتر في اتجاه تدريج الأوم Ω .
2- بمجرد النظر لسطح المقاومة تستطيع الآن معرفة قيمتها وعليه المفروض أن الجهاذ يقرأ قيمة المقاومة كما رأيتها وإلا تعتبر تالفة لو أعطت قيمة مخالفة ( المقصود بقيمة مخالفة هنا مثلاً مقاومة قيمتها 0.1Ω وعند قياسها وجدت 100MΩ تعتبر في هذه الحالة مفتوحة وتالفة ) (نسبه التلف ضعيفه)



ثانياً : المقاومة الفيوزية :* رمذها في الدائرة الكهربية ثابت مهما اختلفت أنواعها وتوجد في دايره الشحن.
• وصفها علي البوردة : لونها إما بيضاء أو سوداء تماماً وليس عليها أي قيمة . " هذا الموضوع خاص بمدونة الحبوني " .
• القياس :
من اسم المقاومة يتضح لك كيفية قياسها قم بضبط تدريج الأفوميتر علي وضع( الرنين ) ستسمع صوت رنين وستجد أن قيمتها صغيرة جداً . (نسبه التلف متوسطه)
- المـــلف : * رمذه في الدائرة التفصيلية هو وحرف(L) اختصار لـ Coil * وصفه علي البوردة : يوجد نوعين من الملفات علي البوردة
1- ملفات باور 2- ملف ترددي (شبكة)
أولاً : ملفات الباور :-
وصفها علي البوردة تجدها مستديرة الشكل فى أغلب الاحيان وتعتبر دليل واضح لمعرفة دائرة الباور في أي جهاز .
قياسه : ضبط تدريج الأفوميتر علي وضع Ωوستجد قيمة الملف الصحيحة قيمة صغيرة جداً أقل من 30Ω (نسبه التلف متوسطه)
ثانياً : ملف ترددي ( الشبكة ) :-
* رمزه في الدائرة الأصلية . رمز الملف ثابت مهما اختلفت المسميات .
* وصفه علي البوردة : نجده مستطيل الشكل بحجم المقاومة ولكن أكبر بنسبة صغيرة وتجده من الأجناب أبيض ومن الوسط أزرق أو أحمر دليل علي الملفات النحاسية التي يتكون منها الملف واللون الأزرق ما هو إلا ورنيش لو قمت بإذالته ستظهر أمامك الملفات النحاسية .
• قياسه : قياس الملف واحد ونفس قياس ملف الباور يعطي قيمة أوم أقل من Ω 30 عامة قيمة صغيرة وليست ميجا أوم أي 1000000Ω)) .
- المكثفات: لتنعيم الاشاره وهم نوعين
- قطبي :
له اتجاه في التركيب لونه اصفر بخط بني يدل علي اتجاه الطرف الموجب (نسبه التلف ضعيفه )
- غير قطبي:
ليس له اتجاه في التركيب ( نسبه التلف ضعيفه )
الصمام أو الدايود:
يوجد في دايره الباور. وظيفته تمرير التيار بأي قيمه في أتجاه واحد . وهو مستطيل الشكل بطرفين ( نسبه التلف ضعيفه )
ذنر دايود:
صمام ثابت لتمرير التيار في اتجاه واحد ولكن بقيمه ثابنه. يوجد في دايره الشحن (نسبه التلف متوسطه )
الصمام المشع :
وهو اللدات أو اللمبات المضيئه في الجهاز ( نسبه التلف ضعيفه )
ترانزستور ثلاثي الأطراف أوخماسي الأطراف:
لونه أسمر وظيفته كبوابه لمرور التيار الكهربائي ولا يشترط وجوده في دايره معينه( نسبه التلف ضعيفه )
كرستاله الساعه:
توجد في دايره الباور وهي مسئوله عن اكثر من وظيفه .تشترك في دايره الباور وتنظيم التيار وتنظيم الاشاره شكلها يكون أسمر وله اربع أطراف أو نحاسي بطرفين( نسبه التلف متوسطه )

صوره توضيحيه للقطع الصغيره :



بعد أن تعرفنا علي القطع الصغيره الأن نتعرف علي القطع الكبيره وهي كالأتي:
أي سي الشبكه :
يسمي مضاعف الطاقه للشبكه وبدونه لا يوجد إشاره بالهاتف (نسبه التلف مرتفعه)
الفلتر :
يعمل علي تنقيه الترددات داخل دايره الشبكه (نسبه التلف ضعيفه)
أنتنه سويتش:
لتثبيت الشبكه (نسبه التلف مرتفعه)
أي سي (الهاجر) : (في اجهزه dct4 يسمي الهيلجا )
يعمل في دايره الباور والشبكه ولو به خلل يؤثر علي الباور والشبكه (نسبه التلف متوسطه)
اي سي الباور :
يسمي uem في أجهزه dct4 ويتم دمج أي سي الصوت والشحن معه): وهو المسئول عن تنظيم الباور (نسبه التلف متوسطه)
أي سي الصوت :
المسئول عن السماعه والمايك (نسبه التلف منخفضه)
الفلاشه والرامه:
مرتبطين ببعض ومن أختصاصاتهم السوفت وير (نسبه التلف متوسطه)
أي سي الشحن : وهو المسئول عن تنظ
يم الشحن (نسبه التلف متوسطه)
البروسيسور:
هو المسئول عن جميع العمليات في الجهاز وهو الذي يقوم بإصدار الأوامر كلها (نسبه التلف منخفضه)
صوره توضح أشكال الأي سيهات:




كما أن بودره المحمول تتألف من ثلاثه دواير مهمه هي :
1- دايرة الباور
2- دايره الشحن
3- دايره الشبكه
الأن بعد أن تعرفنا علي دواير المحمول أعلم تماما أن فكره المحمول كلها واحده لا تتجزأ ممهما أختلف أصداره أو نوعه و لابد من وجود هذه الدواير الثلاث بصفه أساسيه ....
